UU9.8 20mH濾波器
· 極高的共模電感： 20mH 的電感值在共模扼流圈中屬于非常高的級別。這意味著它對低頻段的共模噪聲具有極其強大的抑制能力。
· 高共模阻抗： 在目標頻段（尤其是低頻，如150kHz - 1MHz），它能對共模噪聲產生非常大的阻抗，使其難以通過。
· 雙繞組對稱性： 內部兩個線圈的匝數、繞法高度對稱，以確保對共模噪聲的有效抑制，同時不影響差模信號。
· 高磁通容量： UU型磁芯的磁路閉合較好，能存儲較多的磁能，不易飽和。
· 插件式設計： 引腳使其能夠牢固地焊接在PCB板上，適用于通過電流較大、對穩定性要求高的場合。
· 定制化靈活： UU型磁芯和骨架是標準件，制造商可以通過調整線圈匝數和線徑來靈活地制造出不同電感和電流規格的產品。
獲得ISO9001等國際認證，為各國客戶量身定制 安規變壓器和電感器等電器元件
UT20 6mH濾波器
· 高共模電感：6mH 的電感值表明它對共模噪聲有非常強的抑制能力。這個值在共模扼流圈中屬于中等偏大的，意味著其濾波頻率范圍會偏向中低頻段。
· 雙繞組設計：內部包含兩個匝數相同、繞向相反的線圈，分別串聯在電路的火線和零線上。
· 共模噪聲抑制：核心功能。對在火線和零線上幅度相同、相位相同的共模噪聲電流呈現出高阻抗，從而將其濾除。
· 差模信號通過：對在火線和零線上幅度相同、相位相反的正常差模信號（即有用的數據和電源電流）呈現出極低的阻抗，使其順利通過。
· 高額定電流：從其粗壯的引腳和磁芯尺寸來看，它被設計用于通過較大的電流。具體數值需查數據手冊，但通常在1A到5A范圍內。
· 磁芯材料：通常采用高磁導率的鐵氧體磁芯，以在較小的體積內實現較高的電感量。
· 結構堅固：引腳式設計便于焊接在PCB上，并能承受一定的機械應力。
獲得ISO9001等國際認證，為各國客戶量身定制 安規變壓器和電感器等電器元件

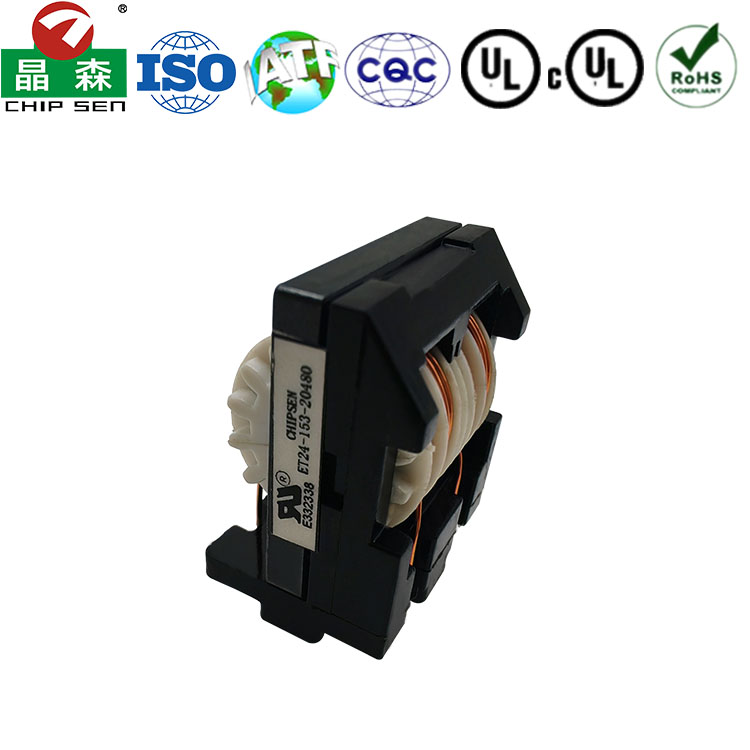

ET24 2+2pin濾波器
典型尺寸 26.5mm × 26.5mm (長×寬)
典型高度 23.0mm
安裝方式 通孔安裝 (Through-hole)
引腳數 4 PIN (2+2)
主要功能 抑制共模噪聲，減少電磁干擾(EMI)和射頻干擾(RFI)
電感值范圍 例如：24mH, 3.2mH, 5.2mH (@10kHz)
額定電壓 250VAC
額定電流 范圍較廣，例如：0.6A, 2A
直流電阻 (DCR) 較低 (例如：1.6Ω max @24mH, 0.34Ω max @5.2mH, 200mΩ @3.2mH)
工作溫度范圍 -20°C ~ +105°C
安全認證 UL、CSA、IEC (常見)
絕緣特性 線圈-線圈/線圈-磁芯間耐壓通常 ≥ 2000VAC, 絕緣電阻 ≥ 100 MΩ
獲得ISO9001等國際認證，為各國客戶量身定制 安規變壓器和電感器等電器元件
ET28濾波器
典型尺寸 28.0mm × 28.0mm (長×寬)
典型高度 23.90mm
安裝方式 通孔安裝 (Through-hole)
引腳數 4 PIN (2+2)
主要功能 抑制共模噪聲，減少電磁干擾(EMI)和射頻干擾(RFI)
電感值范圍 例如：8mH , 11mH , 120mH (@10kHz)
額定電壓 250VAC
額定電流 范圍較廣，例如：500mA , 900mA , 2A , 2.5A , 3A
直流電阻 (DCR) 較低 (例如：190mΩ , 162mΩ (典型) , 800mΩ , 2.6Ω )
工作溫度范圍 -20°C ~ +105°C 或 -25°C ~ +100°C
安全認證 UL、CSA、IEC (常見)
絕緣特性 線圈-線圈/線圈-磁芯間耐壓通常 ≥ 2000VAC
獲得ISO9001等國際認證，為各國客戶量身定制 安規變壓器和電感器等電器元件

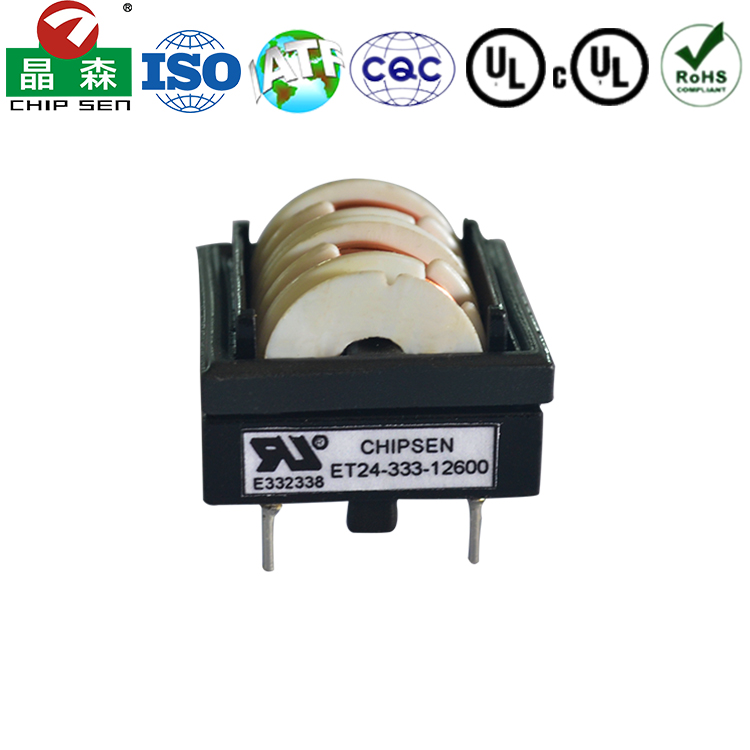

ET24濾波器
典型尺寸 26.5mm × 26.5mm (長×寬)
典型高度 23.0mm
安裝方式 通孔安裝 (Through-hole)
引腳數 4 PIN (2+2)
主要功能 抑制共模噪聲，減少電磁干擾(EMI)和射頻干擾(RFI)
電感值范圍 例如：24mH, 3.2mH, 5.2mH (@10kHz)
額定電壓 250VAC
額定電流 范圍較廣，例如：0.6A, 2A
直流電阻 (DCR) 較低 (例如：1.6Ω max @24mH, 0.34Ω max @5.2mH, 200mΩ @3.2mH)
工作溫度范圍 -20°C ~ +105°C
安全認證 UL、CSA、IEC (常見)
絕緣特性 線圈-線圈/線圈-磁芯間耐壓通常 ≥ 2000VAC, 絕緣電阻 ≥ 100 MΩ
獲得ISO9001等國際認證，為各國客戶量身定制 安規變壓器和電感器等電器元件
UU105濾波器
濾波器（Filter）是一種用于信號處理的電子元件或系統，其主要功能是允許特定頻率范圍內的信號通過，同時抑制或衰減其他頻率的信號。根據應用場景的不同，濾波器可分為模擬濾波器和數字濾波器，也可按頻率特性分為低通、高通、帶通、帶阻等類型.
獲得ISO9001等國際認證，為各國客戶量身定制 安規變壓器和電感器等電器元件
濾波器
濾波器（Filter）是一種用于信號處理的電子元件或系統，其主要功能是允許特定頻率范圍內的信號通過，同時抑制或衰減其他頻率的信號。根據應用場景的不同，濾波器可分為模擬濾波器和數字濾波器，也可按頻率特性分為低通、高通、帶通、帶阻等類型
獲得ISO9001等國際認證，為各國客戶量身定制 安規變壓器和電感器等電器元件
ET24 濾波器
濾波器（Filter）是一種用于信號處理的電子元件或系統，其主要功能是允許特定頻率范圍內的信號通過，同時抑制或衰減其他頻率的信號。根據應用場景的不同，濾波器可分為模擬濾波器和數字濾波器，也可按頻率特性分為低通、高通、帶通、帶阻等類型
